DeskProto 7.0 - установка и настройка для станков с ЧПУ Esfero 3D

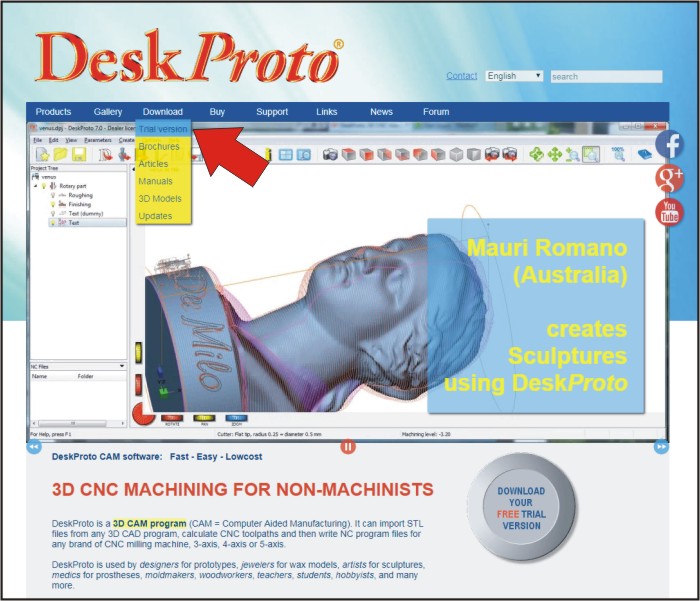

Зайти на сайт www.deskproto.com и выбрать в меню скачать версию 7.0:

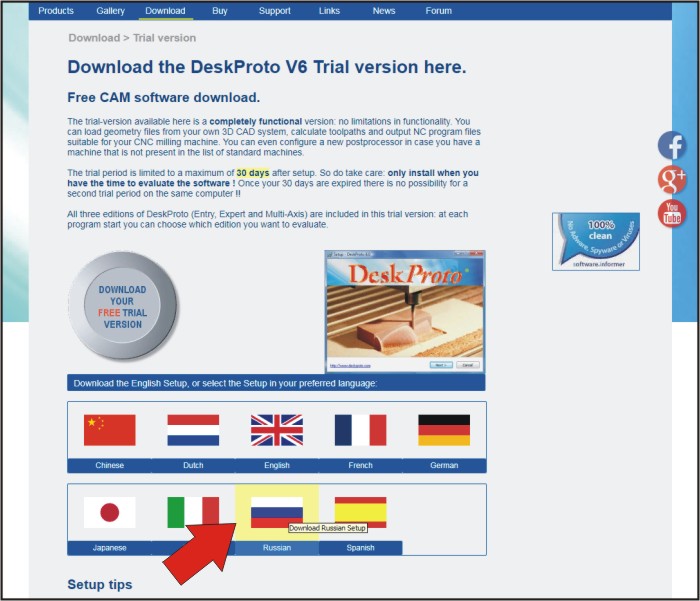

Выбрать русский язык:

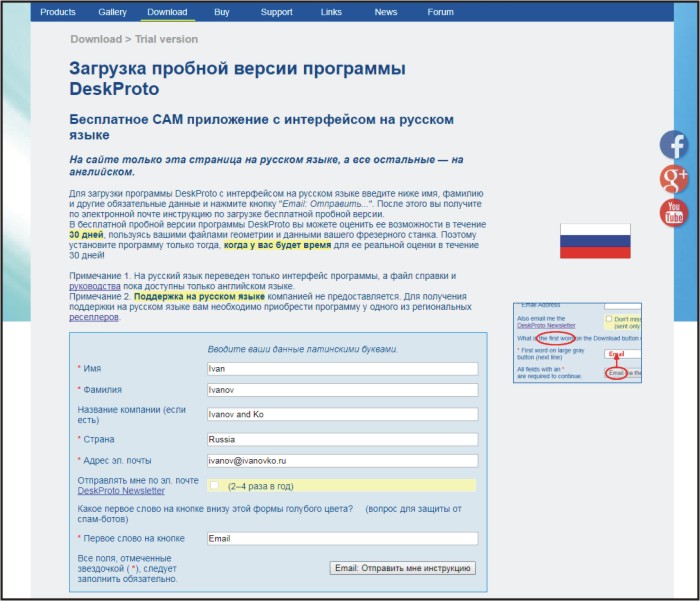

Заполнить форму для получения ссылки на электронную почту для скачивания:





Получив письмо на электронный адрес нажать ссылку "Загрузите пробную версию программы DeskProto":

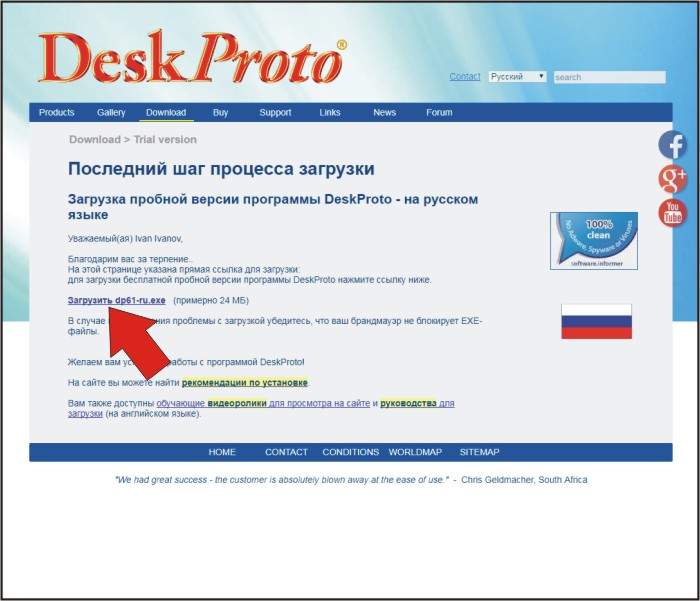

Нажать "Загрузить dp70-ru.exe":





После скачивания запустить файл "dp70-ru.exe" и установить программу.

После запуска программы необходимо настроить DeskProto.

В меню параметры выбрать "Библиотека станков..."

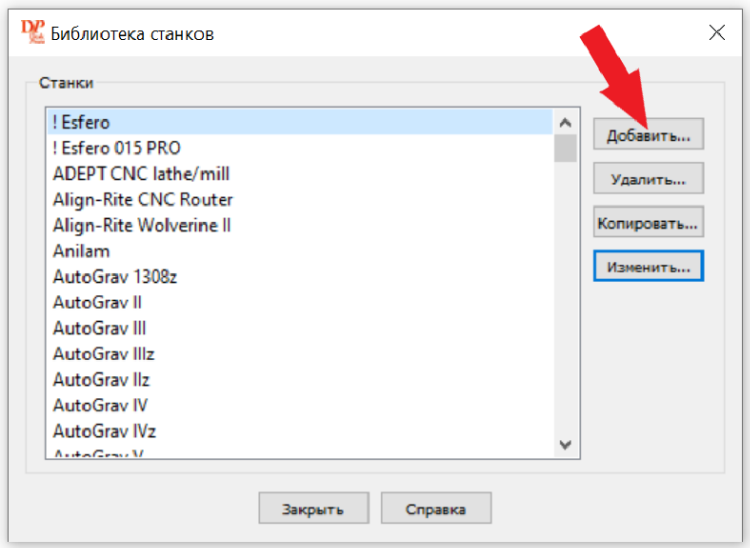

Чтобы добавить в библиотеку наш станок, необходимо нажать кнопку "Добавить..." и заполнить форму указав Постпроцессор "Mach3 / Mach4 - mm", и остальные характеристики станка (Рабочую зону, Скорость по осям "Подача", Скорость вращения шпинделя).

При наличии Поворотной оси заполнить форму "Дополнительные параметры станка".

Для поворотной оси Lynx 4D-k установить значение "Расстояние до рабочего стола станка"  65мм.



DeskProto 7.0 Фроезерный станок с ЧПУ Esfero 3D

DeskProto 7.0 Фроезерный станок с ЧПУ Esfero 3D

DeskProto 7.0 Фроезерный станок с ЧПУ Esfero 3D



В меню Параметры выбрать "Библиотека фрез..."



DeskProto 7.0 Фроезерный станок с ЧПУ Esfero 3D

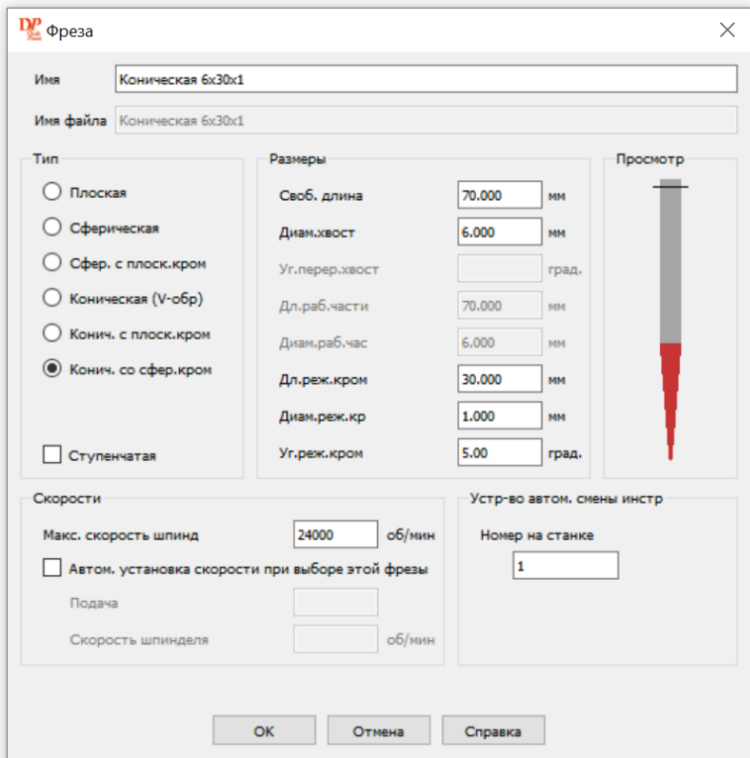

Чтобы добавить в библиотеку новую фрезу, необходимо нажать кнопку "Добавить..." и заполнить форму указав Имя фрезы, Тип и Размеры. В поле "Просмотр" рисунок фрезы должен соответствовать форме Вашей фрезы.



DeskProto 7.0 Фроезерный станок с ЧПУ Esfero 3D

DeskProto 7.0 Фроезерный станок с ЧПУ Esfero 3D



В меню Параметры выбрать "Библиотека постпроцессоров..."



DeskProto 7.0 Фроезерный станок с ЧПУ Esfero 3D

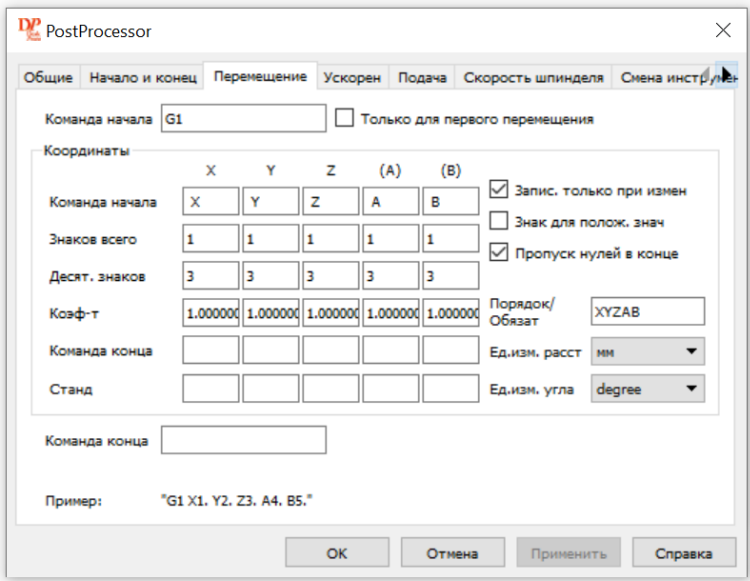

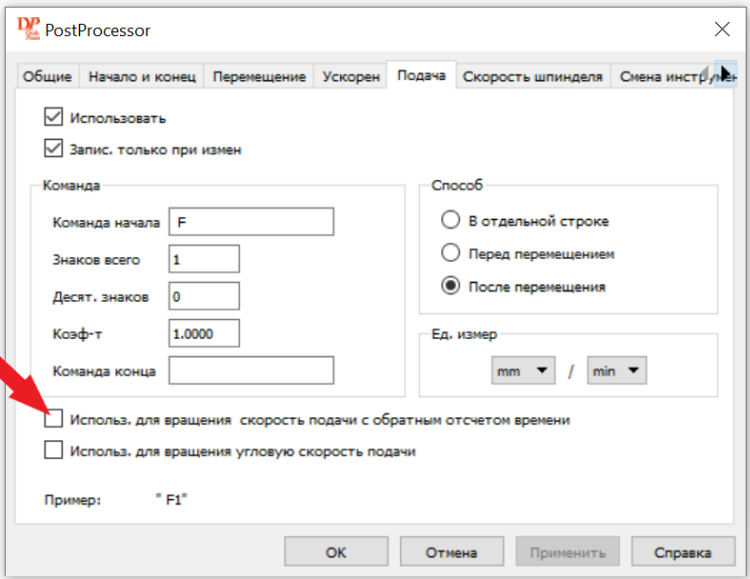

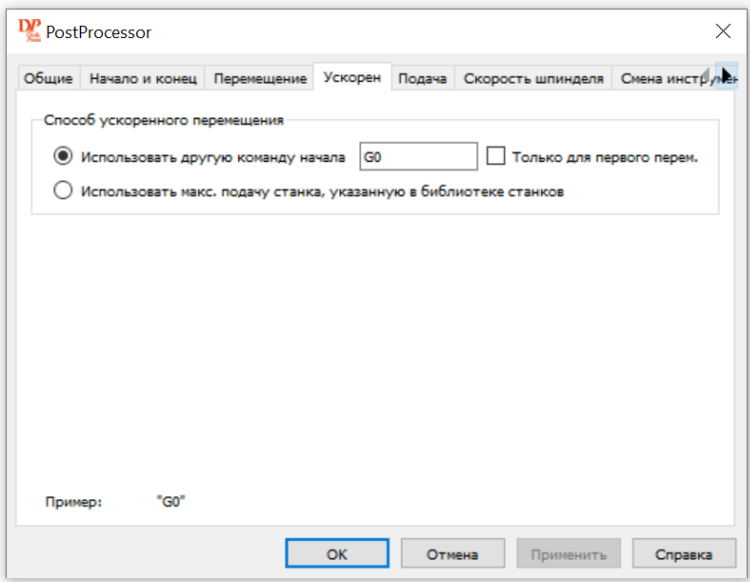

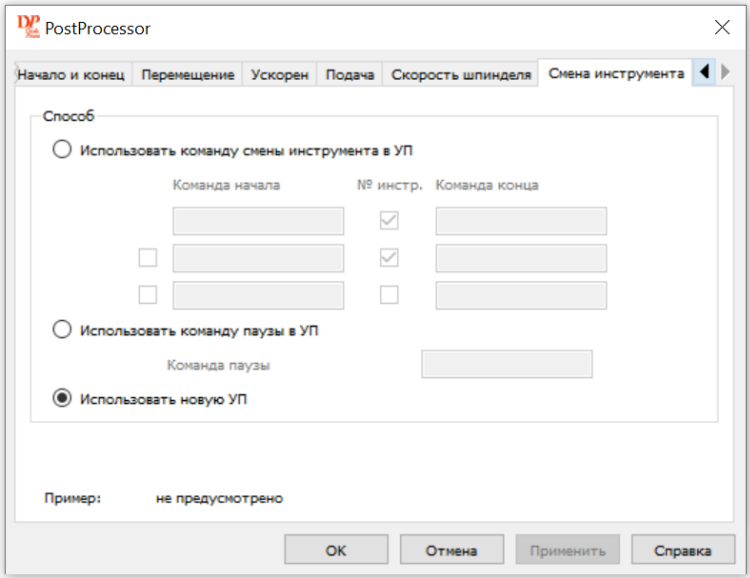

В Библиотеке постпроцессоров выбрать "Mach3 / Mach4 - mm" и нажать кнопку "Изменить...". В окне "Постпроцессор", в закладке "Общие" настроить Нумерацию строк и заменить Расширение на "txt".



DeskProto 7.0 Фроезерный станок с ЧПУ Esfero 3D

DeskProto 7.0 Фроезерный станок с ЧПУ Esfero 3D

DeskProto 7.0 Фроезерный станок с ЧПУ Esfero 3D

DeskProto 7.0 Фроезерный станок с ЧПУ Esfero 3D

DeskProto 7.0 Фроезерный станок с ЧПУ Esfero 3D

DeskProto 7.0 Фроезерный станок с ЧПУ Esfero 3D

DeskProto 7.0 Фроезерный станок с ЧПУ Esfero 3D

DeskProto 7.0 Фроезерный станок с ЧПУ Esfero 3D



Настройка программы DeskProto выполнена и можно переходить к созданию управляющих программ (УП или g-code) выбрав в меню "Мастер запуска..."



DeskProto 7.0 Фроезерный станок с ЧПУ Esfero 3D



В окне "Выбор мастера" выбрать из списка свой станок и указать Вид фрезерования.



DeskProto 7.0 Фроезерный станок с ЧПУ Esfero 3D



Более подробные инструкции по написанию УП в программе DeskProto 7.0 можно найти на официальном сайте по ссылкам:



https://www.deskproto.com/files/dp61-ru-tutorial.pdf

https://www.deskproto.com/files/dp61-ru-refman.pdf

https://www.deskproto.com/support/videos.php









Видео:
